PCB-designløsninger

Hver designudfordring er unik. Derfor bør dine PCB-designværktøjer være fleksible, tilpasselige og skalerbare. Vores værktøjer løser ikke kun dine umiddelbare problemer – de hjælper dig med at designe med selvtillid, forblive konkurrencedygtig og fokusere på det, du gør bedst: være innovativ.

Slip for kantet og begrænsende software for at maksimere produktiviteten, samarbejde problemfrit og altid nå dine deadlines.

Start din gratis prøveperiode

eller

Sammenlign planer og funktioner

Oplev ubesværet PCB-design med værktøjer, der løser dine daglige udfordringer

Er du træt af at støde på de samme designproblemer, projektforsinkelser og dyre fejl? Med stigende kompleksitet og strammere tidsplaner kan det føles som en kamp op ad bakke at designe et højtydende PCB.

Vores PCB-designløsninger er udviklet til at tackle netop disse udfordringer direkte, så du kan fokusere på innovation i stedet for fejlfinding. Fra intuitive designværktøjer til avanceret simulering og fejltjek giver vi dig alt, hvad du behøver for at skabe pålidelige, produktionsklare PCB’er – hurtigere end nogensinde før.

Se videoen for at opleve det nyeste OrCAD X-interface i aktion.

Take control of your design process

Layout design

Designverifikation

Integreret co-design

Gør komplekse designs simple

PCB-layoutdesign føles ofte som en balancegang mellem kompleksitet og hastighed. Med vores kraftfulde layoutværktøj kan du strømline processen og eliminere gætterierne.

Fra automatiseret regelhåndtering til avancerede routing-funktioner hjælper vi dig med at bevare kontrollen og levere præcise, høj-kvalitets designs.

Constraint-styring styring på tværs af schematic, layout og analyse

Integreret SPICE-analyse

Automatisk komponentplacering, power plane-skabelse og signalrouting

Udfordring

Løsning

Komplekse designregler kan være svære at håndtere og opretholde, hvilket kan føre til potentielle fejl.

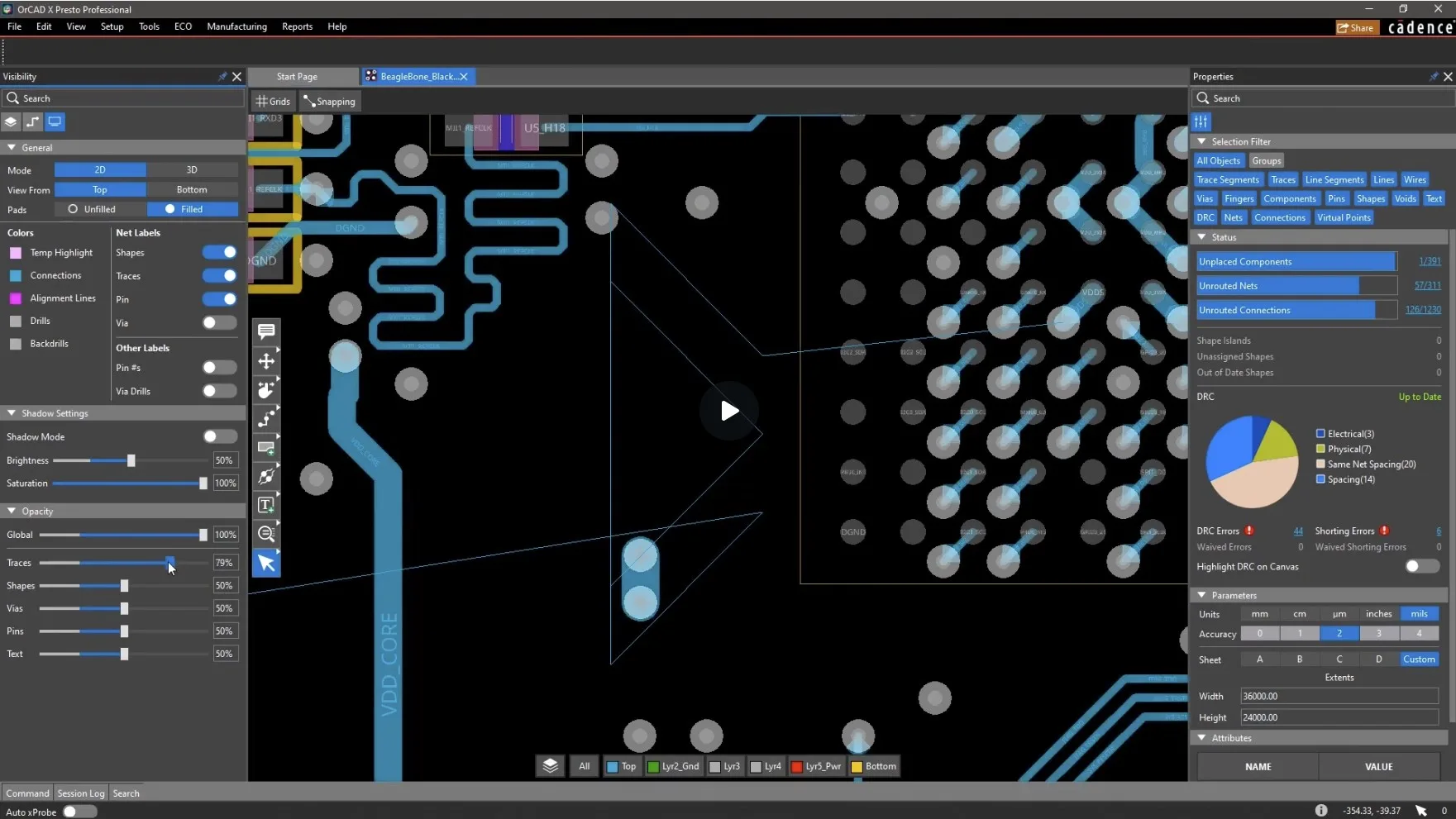

Opsæt og håndter dine constraints hurtigt via en intuitiv regnearksbaseret grænseflade. Verifikation i realtid sikrer, at alle designregler overholdes, mens du arbejder, så designet løbende lever op til specifikationerne.

Gentagne opgaver bremser din fremgang og øger risikoen for fejl.

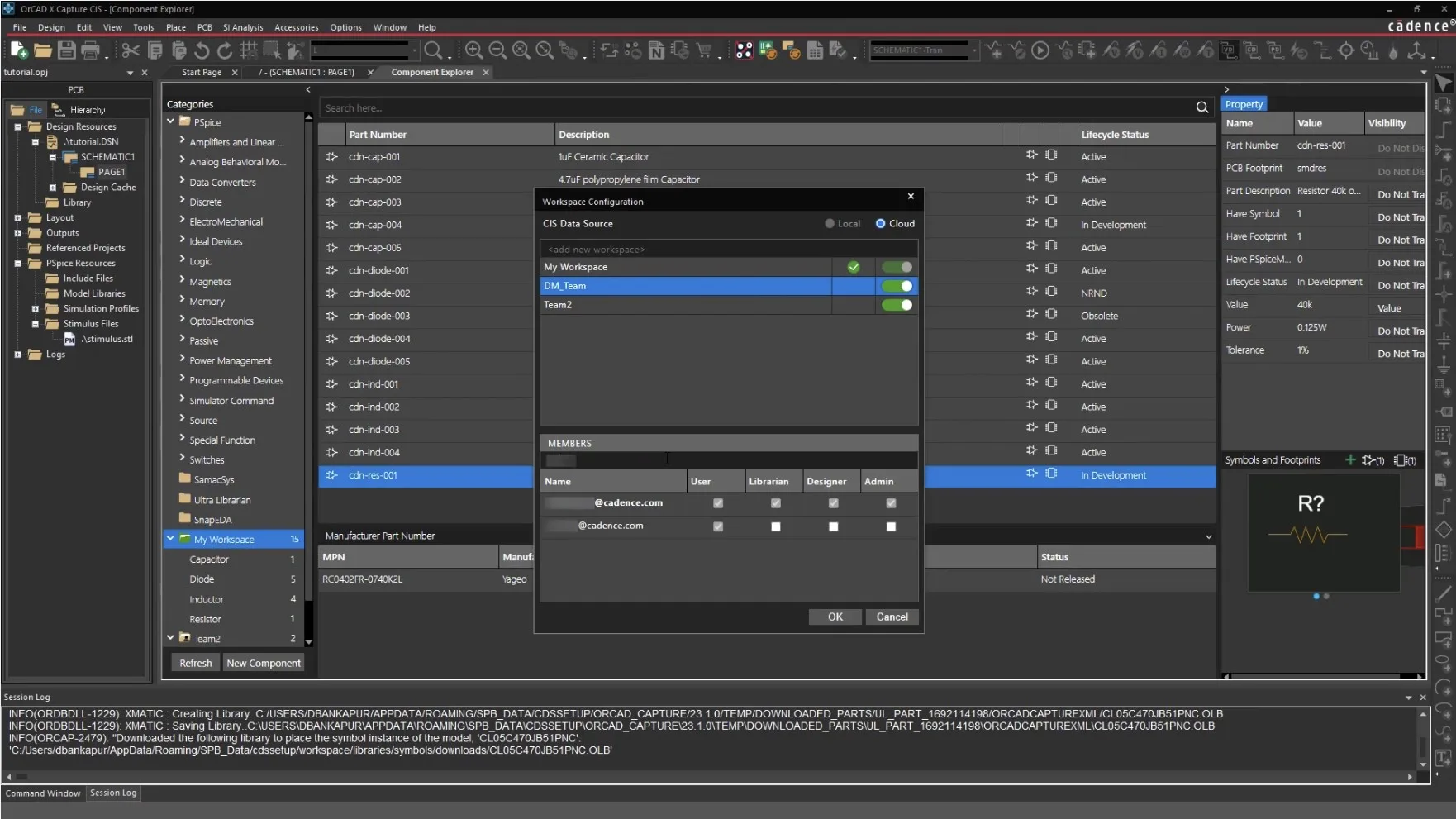

Du behøver ikke opfinde den dybe tallerken. Udnyt gennemprøvede design-IP’er til at kopiere kredsløb og genbruge komponenter på tværs af projekter. Det sparer dig timer og minimerer risikoen for fejl.

Udfordringer med signalrouting kan forårsage forsinkelser og ydeevneproblemer.

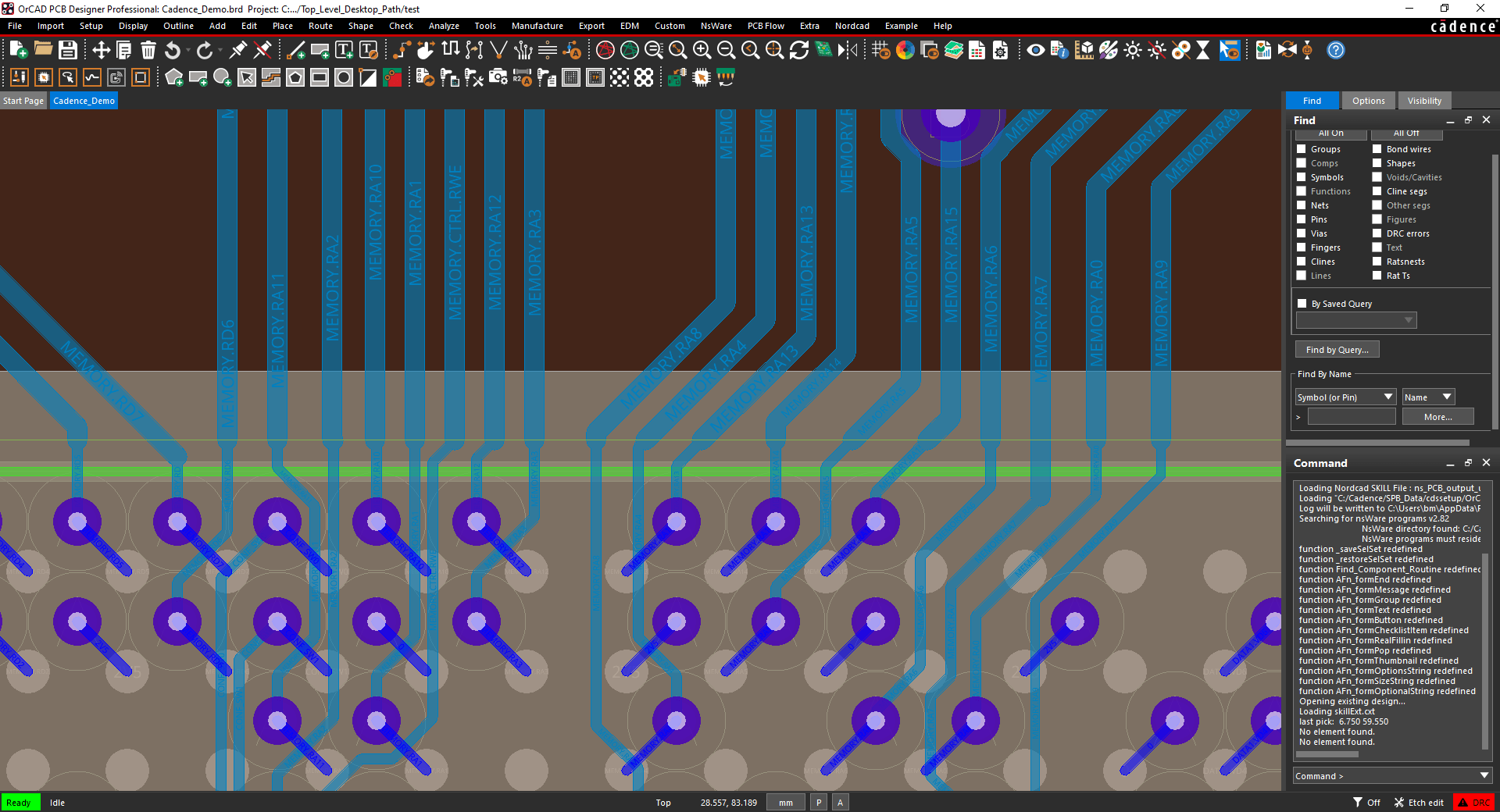

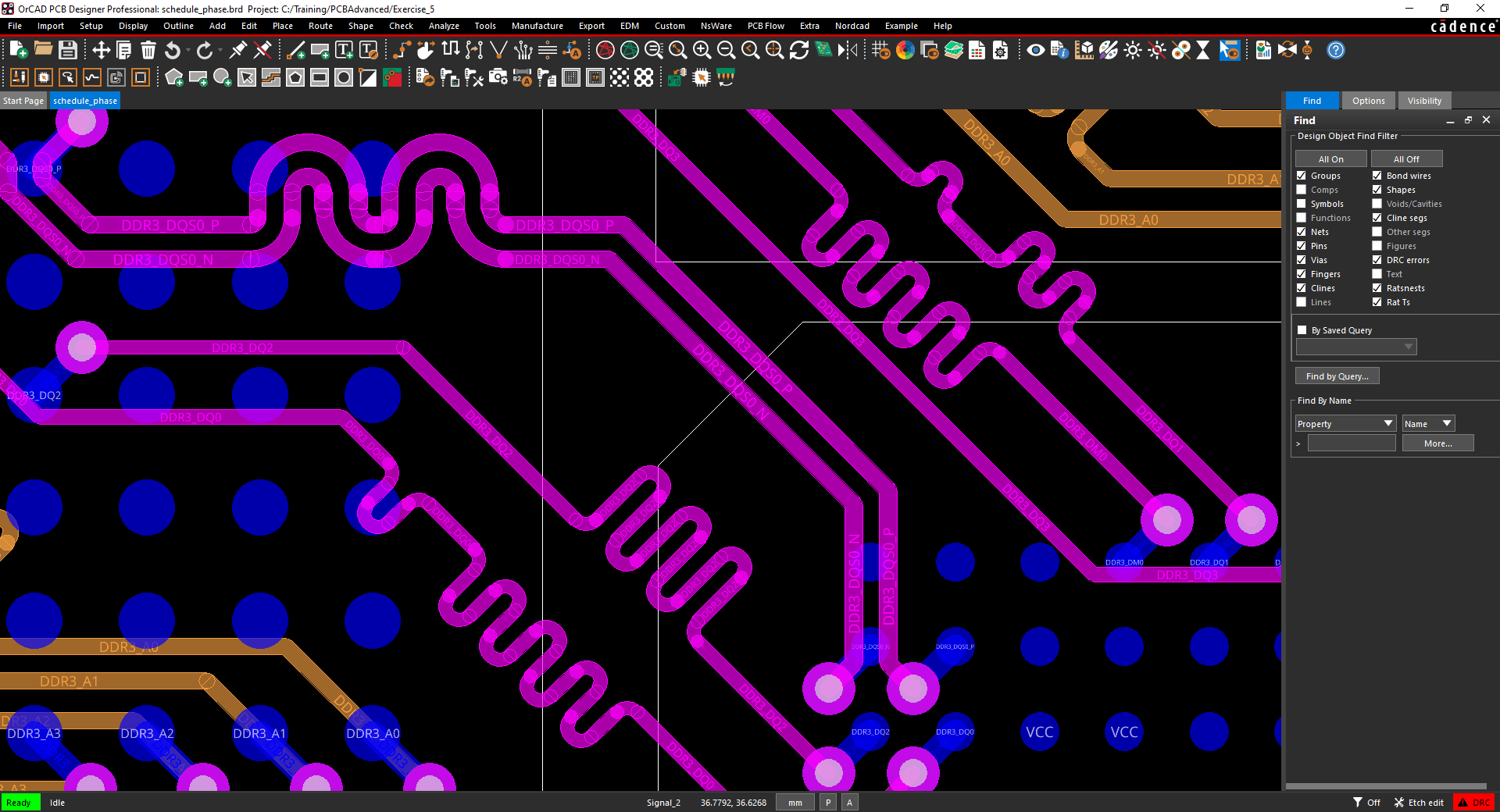

Opfyld dine designkrav med lethed. Uanset om du optimerer signallængder eller router for minimal interferens, giver vores intelligente placerings- og routingværktøjer visuelle indikatorer og interaktive kontroller for at sikre, at hver bane opfylder dine mål.

Manglende designvisualisering kan føre til uventede fysiske tilpasnings-problemer.

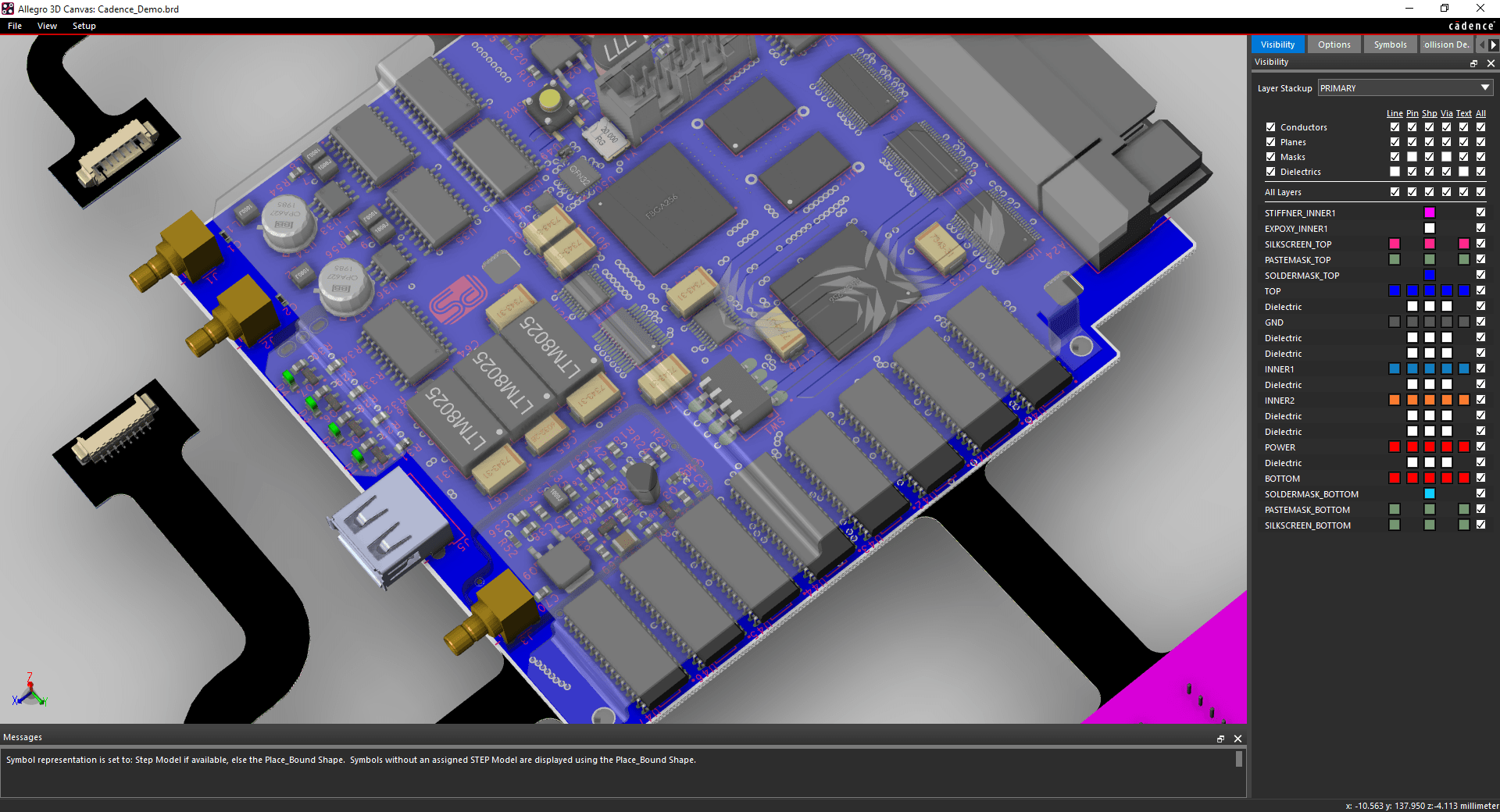

Visualiser dine rigid-flex-designs i 3D og sikre, at de passer perfekt i virkelige anvendelser. Opdag komponentkollisioner og optimer flexområder, før produktionen starter, for at undgå dyre fejl.

Reducer risici, øg pålideligheden

PCB-design skal være fejlfri, både med hensyn til ydeevne og til fremstilling. Vores designverifikationsværktøjer sikrer, at dine printkort opfylder strenge industristandarder, før de når produktion, så du kan identificere og løse problemer tidligt i processen.

Du får:

Automatisk detektion af impedansbrud og signalkoblingsproblemer i realtid – uden gætterier.

Garanteret tilgængelighed for fremstilling med DFM-regler (Design for Manufacturing) integreret i designet, som dækker montering, fremstilling og testning.

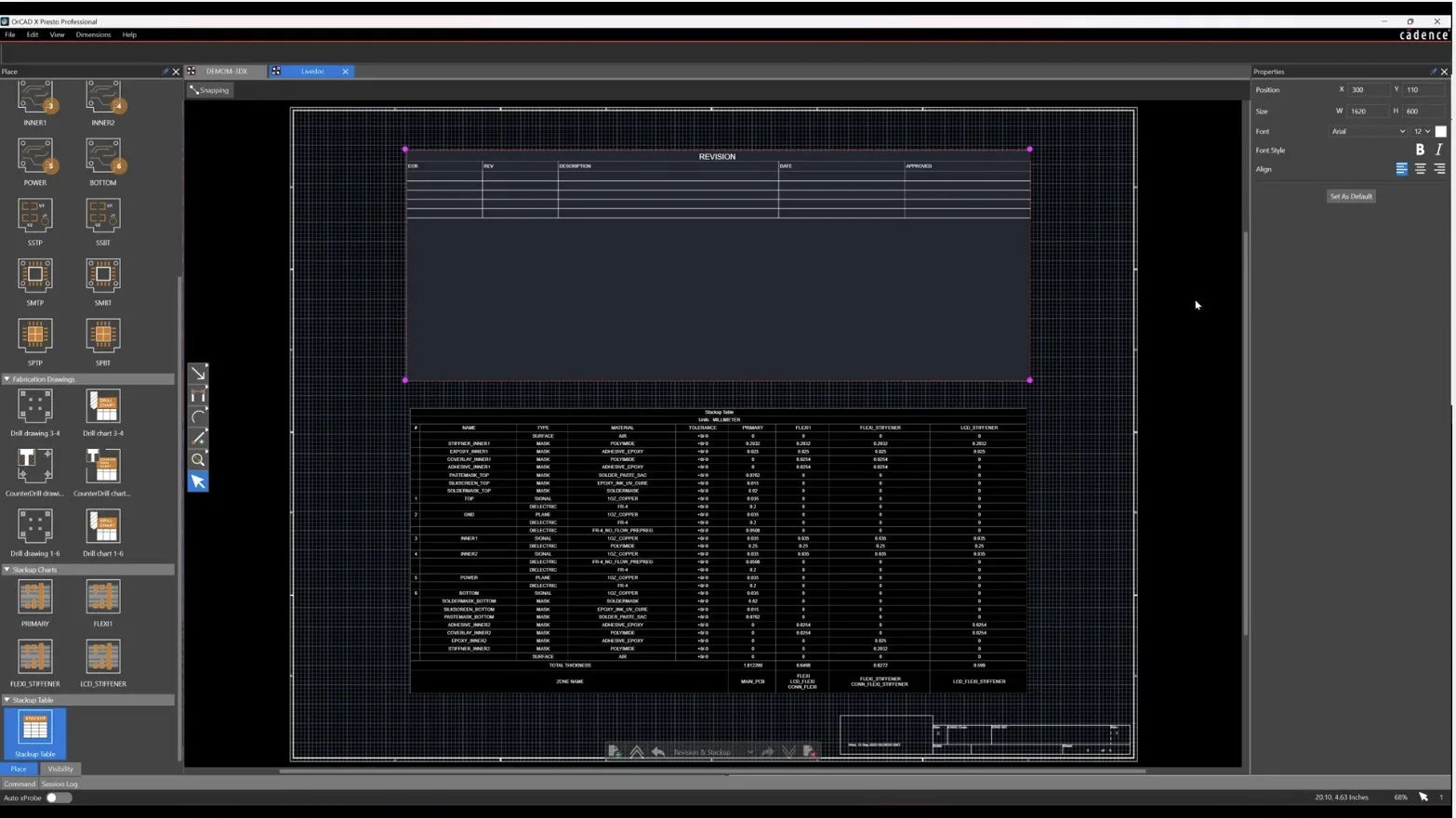

Nem dokumentation med forudkonfigurerede skabeloner, der automatisk udfyldes fra din layoutkilde, hvilket minimerer risikoen for dokumentationsfejl.

Udfordring

Løsning

Problemer med signalintegritet er svære at identificere uden tidskrævende simuleringer.

Opdag automatisk impedans- og koblingsproblemer tidligt, uden behov for komplekse simuleringer eller eksperterfaring.

Problemer med fremstilling kan føre til produktionsforsinkelser eller dyre fejl.

Anvend DFM-regler direkte i designet for at sikre, at dit printkort er klar til montering, fremstilling og testning – og undgå dyrt genarbejde senere.

Manuelle dokumentationsprocesser er tidskrævende og tilbøjelige til fejl.

Brug færdiglavede skabeloner, der automatisk udfyldes fra dit layout, og sikrer præcis og opdateret dokumentation hver gang.

Design som et team, hvor som helst

Effektivt samarbejde på tværs af teams er afgørende for at holde projekter på sporet. Vores integrerede samarbejdsværktøjer gør det muligt for dit team at arbejde sammen, uanset om de er på samme kontor eller spredt over hele verden.

Du får:

Effektive designanmeldelser, hvor du kan give feedback, annotere designs og efterlade kommentarer direkte i layoutet. Det eliminerer behovet for endeløse e-mailkæder og lange godkendelsesprocesser.

ECAD/MCAD-integration, der sikrer, at dine elektriske og mekaniske teams kan dele opdateringer øjeblikkeligt.

Realtidssamarbejde, hvor du ikke behøver at vente på feedback – arbejd med dit team på samme projekt samtidig, uanset hvor I befinder jer.

Udfordring

Løsning

Langsomme feedbackprocesser for design skaber forsinkelser og mistet kommunikation.

Annoter og giv feedback direkte i layoutet, hvilket effektiviserer kommunikationen og fremskynder revisionsprocessen.

Fragmenteret kommunikation mellem elektriske og mekaniske teams fører til designfejl.

Samarbejd effektivt i realtid, så designændringer straks afspejles i begge teams.

Asynkrone designprocesser forlænger projektets tidslinjer.

Arbejd samtidigt med dine teammedlemmer i den samme designdatabase, hvilket fremskynder designprocessen og reducerer tiden til markedet.
